第四节  地图符号图形的化简
4.1 地图符号图形化简的概念
★ 根据制图对象的符号图形特征，删除图形中不必要的碎部，保持和适当夸大重要的特征，以尽量保持与地图的表示能力相适应的基本地理特征，使制图对象构成更具有本质特性的清晰明确的轮廓。
符号图形化简的对象主要是面状符号的轮廓线、内部结构线和线状符号的形状。
★ 地图符号图形化简的原则
①保证相似性、准确性、正确性
②保证特征性、合理性、清晰性
★ 地图符号图形化简的基本规律
舍弃小弯曲，夸大特征弯曲，保持图形的基本特征
保持弯曲特征的对比关系
保持弯曲图形的类型特征
保持制图对象的结构对比
保持面状要素的面积平衡

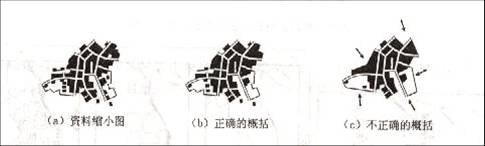

                             图5-5城区图形的化简
4.2 地图符号图形化简的方法
★ 常规图形化简的概念及方法（如图5-6）
①删除：去掉因比例尺缩小而无法清楚表示的线条、细碎图形部位或不重要对象的碎部。
②夸大：对一些小于规定尺寸但能反映图形形状重要特征的细节，夸大到可以表示的程度。
③移位：移动符号的位置，保持地图内容各要素总体结构特征的地理适应性及与实地的相似性。
④合并：随比例尺缩小后对象的图形及其间隔缩小到不能详细区分时，合并同类物体细部，反映其主要特征。
⑤分割：为了保持面积图形基本方向和形状特征的相似性，对其分割表示。

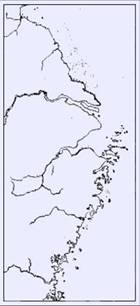

                       图5-6地图符号图形化简示例
★ 按“定位优先级”化简的概念与方法
①概念：符号定位时的优先级别。常用操作手段有舍弃，位移，压盖。
②点状符号定位：有坐标位置的点
                有固定位置的点
                只有相对位置的点
                定位于区域范围内的点
                阵列符号
③线状符号定位：有坐标位置的线
                有固定位置的线
                表达三维特征的线
                具有相对位置的线
                面状符号的边界线
