第三节 普通地图内容及图形符号表达
3.1 普通地图概述
★ 地形图：按照统一的大地控制基础、地图投影和分幅编号，采用统一的测(编)制规范、图式符号系统和比例尺系列，统一组织测制的1:100万和更大比例尺的普通地图。
★ 地理图：相对概括地表示制图区域自然地理和社会经济要素的基本特征、分布规律及其相互关系的普通地图，也称普通地理图。
3.2 基础地理要素及其表达
(1)水系要素及其表示
★ 大陆水系
①河流：采用蓝色线状符号配合注记表示河流的位置、类型、宽度、底质、流向、流速等。
②湖泊：采用轮廓线配合色彩表示湖泊、水库、池塘的岸线位置、湖水性质等。
③水源地及水系附属物：采用点状符号配合注记表示井、泉、贮水池，以及瀑布、渡口等。
★ 海洋
①海岸：采用等高线配合地貌符号表示沿岸地带，潮浸地带，沿海地带。
②海底地貌：表示大陆架、大陆坡和大洋底等。
(2)地貌要素及其表示
★ 等高线法
利用等高线表示地面高低起伏及其形态特征的方法。
①基本概念
等高线：地面上高程相等的相邻点连成的闭合曲线在水平面上的投影。
等高距：相邻两条等高线间的高程差。
平距：相邻两条等高线间的水平距离。

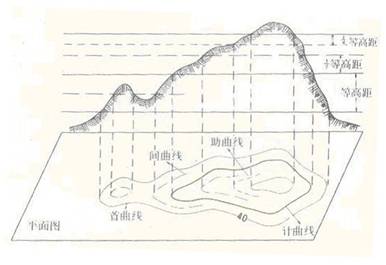

②等高线的种类（如图4-23）
首曲线：也称基本等高线，是按照规范所规定的等高距绘制的等高线，用细实线绘制。
计曲线：也称加粗等高线，是每隔4(或3)条基本等高线用粗实线绘制的等高线。
间曲线：也称半距等高线，是按规定等高距的1/2等高距绘制的等高线，用长虚线绘制。
助曲线：也称辅助等高线，是按规定等高距的1/4或任意等高距绘制的等高线，用短虚线绘制。
图4-23 等高线的种类
③等高线的特征
等高线是闭合曲线；
同一等高线上高程处处相等；
等高线不相交、不重合，悬崖等地形采用特殊符号表示；
等高线越密，地面坡度越陡，等高线越疏，地面坡度越缓；
相邻等高线之间距离最短的方向是最大坡度方向。

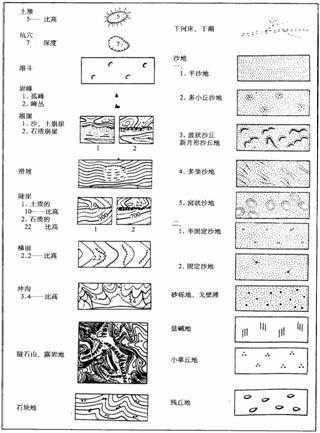

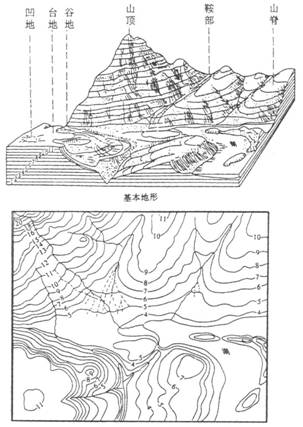

图4-24基本地貌单元的等高线图形 图4-25特殊地貌与土质符号
★ 特殊地貌符号法
利用等高线与符号配合表示特殊地貌形态特征的辅助表示方法（如图4-25）。
★ 分层设色法
以等高线法为基础，在不同等高线间普染不同色彩，强调地势起伏变化的方向的方法（如图4-26）。

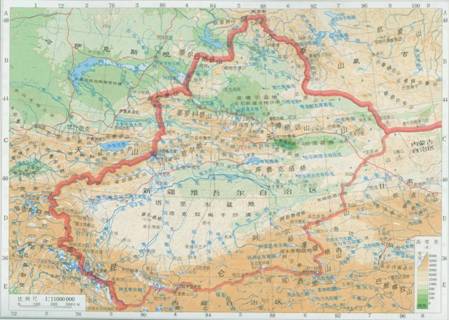

图4-26分层设色法表示地貌
★ 写景法
应用透视原理以绘画形式表示地势高低起伏的方法。在计算机技术支持下的写景法，具有准确的数学基础，称为现代写景法（如图4-27）。

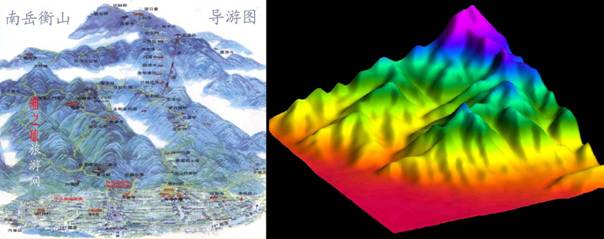

图4-27写景法表示地貌
★ 晕渲法
根据光照原理采用浓淡不同的色调表示地势起伏变化的表示方法（如图4-28）。
根据光线入射的角度，可将晕渲法分为直照晕渲、斜照晕渲和综合光照晕渲。
根据采用的色彩，又可将晕渲法分为单色晕渲和彩色晕渲。

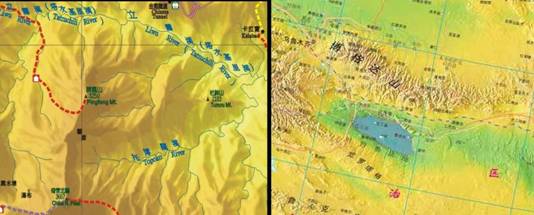

图4-28晕渲法表示地貌

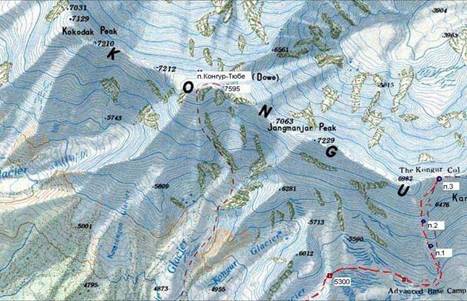

图4-29晕渲法配合等高线法表示地貌
3)土质植被要素及其表示
★ 土质指地表覆盖层的表面性质，一般采用地类界、填充符号或颜色配合注记，表示沙地、沙砾地、石块地、戈壁滩、盐碱地等。
★ 植被指地表的植物覆盖层，一般采用地类界、填充符号或颜色配合注记，表示森林、草地、经济林、耕地、经济作物地等（如图4-30）。
(4)居民地
居民地是人类由于社会生产和生活的需要而形成的居住和活动的场所，在普通地图上主要表示居民地的类型、形状、人口和行政等级、分布密度和分布特点等。
★ 城镇式居民地
包括城市、集镇、规模较大的工人住宅区、学校、疗养院和别墅等，通过平面图形及其结构来显示；城镇的建筑结构经过规划，由街区和街道所组成。
★ 乡村式居民地
包括村庄、农场、林场、窑洞、蒙古包及帐棚等，规模比较小，内部结构比较分散，通过一些散列的平面图形来显示。
(5)交通网
交通网包括陆上交通线、水上航线、空中航线和运输管线等，其中陆地交通包括铁路、公路、大车路、乡村路及小路是表示的重点。
普通地图上表示的交通网，由于区域特点的不同和比例尺大小不同，其具体的种类和等级各异。
(6)境界线
境界通常分为政治区划界和行政区划界两种。政治区划界包括国界，军事分界；行政区划界包括省(自治区、直辖市)界，地区(自治州、盟、省辖市)界，县界等。
境界在地图上是用不同规格、不同结构、不同颜色的点、线段符号来表示。当行政界线两边是同等级的行政区划单位，不易用方向性符号表示。

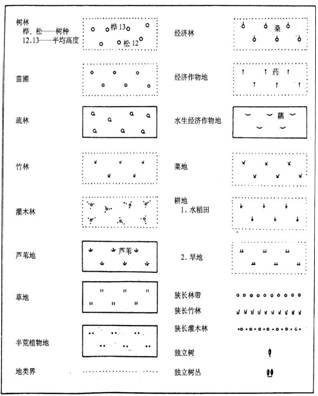

图4-30植被的符号与表示

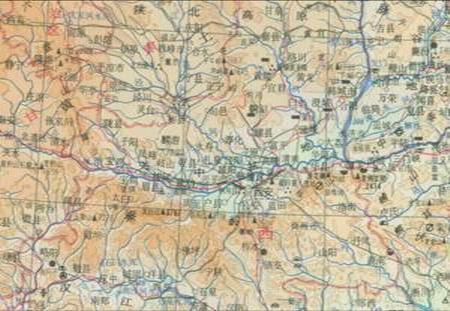

图4-31普通地理图上居民地、交通网和境界线的表示
(7)独立地物
实地形体比较小，无法按比例尺缩小表示的地物，统称为独立地物。
在大比例尺地形图上，独立地物表示的最为详尽；随着比例尺缩小，数量逐渐减少。独立地物一般高出于其它建筑物，具有比较明显的方位意义，对于地图定向、判定位置等意义较大。
普通地理图上表示的独立地物主要包括工业、农业、历史文化、地形等方面的标志。
