第二节 地图符号图形、色彩与注记
2.1 符号图形设计
2.1.1 影响图形符号设计的因素
★ 地图内容：图形符号是用来在图上表示地图内容的，内容决定形式，所以对应不同的内容用不同的图形符号来表示；
★ 地图比例尺：比例尺的大小直接决定着图形符号的尺寸和复杂程度；
★ 编图资料：资料是编制地图的物质基础；
★ 使用方式与视力：符号图形尺寸的设计，必须考虑正常视力条件下的制图操作和阅读使用等一系列基本要求；
★ 制作环境和成本：指不同内容地图的前期生产方式和成本。
2.1.2 符号图形设计原则
★ 基本原则：符号图形形象简洁，清晰美观，艺术醒目。

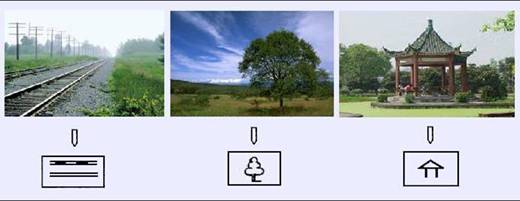

(1)图案化：对制图对象真实形状的概括和抽象，是艺术概括和综合的过程（如图4-13）。
图4-13 符号设计的图案化
(2)类别简化：尽可能将相似的类别合并，减少地图符号的种类。
(3)定位精确：符号图形能够精确地表示地面事物的位置。
(4)系统逻辑性：不同地图符号之间具有内在联系，能够反映不同制图对象之间性质、类别、主次等级方面的差异和联系。
(5)构图系列化：先设计基本图形，然后再按分类分级的不同构造性质相近的其它符号图形。
(6)对比协调性：既注重符号的差异性，又强调符号的协调性，符号图形间有联系和配合。
(7)整体艺术性：图案、色彩、文字的整体配合。
2.1.3 符号构图设计
★ 点状符号设计（如图4-14—4-17）
①顾及形状变量的符号构图设计：轮廓变化和内部结构变化。
②顾及尺寸变量的符号构图设计。
③顾及色彩变量的符号构图设计：颜色差异比形状差异更加明显，简洁的构图形式是以最简单的图形配合不同的色相。
④顾及方向变量的符号构图设计。
⑤符号的组合构图：由基本几何图形组合成更复杂的图形，使符号图形更丰富，有向象形化方向演变的趋势。
⑥符号的反衬构图：具有更强的对比性。
图4-14 点状符号设计之图形形状变量反映类别性质的不同——不同的矿产

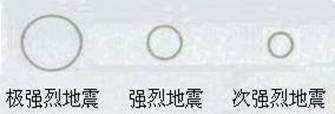

图4-15 点状符号设计之图形尺寸变量反映数量等级的差异——地震等级
图4-16 点状符号设计之形状变量与尺寸变量的比较——城市人口与等级
图4-17 点状符号设计之图形色彩变量反映质量或数量的变化——地震时期
★ 线状符号设计
①定性线状符号的构图：使用色彩和形状变量，一般线划较细，构图简单。
②等级线状符号的构图：以尺寸变量(线划粗细变化)为主，辅以色彩、形状、结构等变量。
③定向线状符号的构图：采用运动符号。
④趋势面线状符号的构图。
★ 面状符号设计
①使用网纹的面状符号构图：采用晕线、花纹或混合网纹填充面域内部。
②使用色彩变量的面状符号构图：在面域内普染颜色，具有更强的对比性和视觉效果。

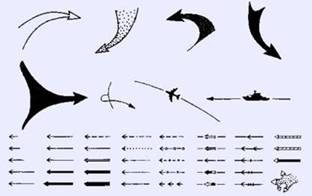

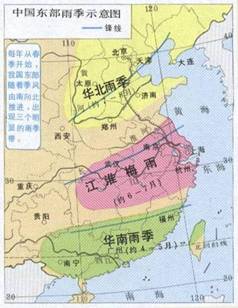

图4-18 线状符号设计之定向线状符号的构图(左)和使用色彩变量的面状符号构图(右)
2.1.4 符号库的建立与应用
★ 符号库：将常用的符号经分类整理后以数据库的形式存储到计算机中，应用数据库的管理功能，以实现符号信息的检索、存储、修改、定义和重组。
符号库涉及有关符号的三类信息：
①描述空间实体位置和形状的几何信息；
②描述构成符号的基本图元、色彩、基本图元间关系等结构信息；
③描述依据几何信息在合适位置输出符号大小、方向、形状和色彩等的配置信息。
符号结构信息和配置信息统称为符号描述信息，共同确定每个符号的特性。
2.2 地图符号色彩
2.2.1 色彩概述
色彩是光作用到人眼刺激视神经而产生的感觉。
★ 色彩三要素
①色相(色别)：色彩质的差异，由人眼感受到的光波波长所决定。
②亮度(明度)：色彩的明暗程度，由光强度决定。
③纯度(饱和度)：色彩的纯洁程度，与颜料加工过程中掺入的其它颜色有关。
★ 色彩的混合
①三原色：混合生成其它任何颜色的基本色，也称第一次色。
②三间色：由两种原色混合得到的颜色，也称第二次色。
③六复色：由两种间色混合得到的颜色。
④互补色：三原色中任意两个原色等量混合得到的间色，与另一原色互为补色。
⑤加色法混合：即色光混合，红(red)、绿(green)、蓝(blue)是加色法混合的三种原色。
⑥减色法混合：颜料混合产生新颜色，黄(yellow)、品(magenta)、青(cyan)是减色法混合的三种原色。
★ 色彩的表示
①蒙赛尔色彩表示法：采用色立体表示色彩三大要素，类似于由色相、纯度、亮度三个参数组成的立体空间坐标（如图4-19）。
图4-19 蒙赛尔色立体简图(左)和红色区剖面图(右)
②色彩命名法：根据植物、动物、金属等的颜色及深浅特征命名颜色。例如，柠檬黄，米黄，桃红，橘红，枫叶红，苹果绿，葱绿，栗子色，咖啡色，洋葱紫，等等。
③色彩数据库表示法：通过设置色彩数据库，供电子出版系统和计算机制图使用。

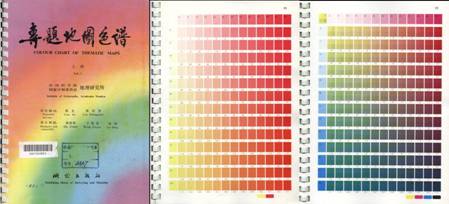

④色谱表示法：根据彩色图像复制需要和色度学理论，以黄、品、青、黑四色为基础，采用不同比例的网点颜色相互交叉叠印，并按一定规律排列，得到由标准色块组成的色谱，在地图制印工作中应用广泛（如图4-20）。
图4-20 专题地图色谱
2.2.2 色彩的感受与设计
★ 色彩的感受
①冷暖感：暖色产生温暖、热烈、兴奋、危险的感觉；冷色产生寒冷、理智、平静的感觉。
②远近感：红、橙光感觉较近，有凸起感；蓝、紫色感觉较远，有凹下感。
③交互感：明亮的色彩相对于较暗的色彩显得轻盈、漂浮、上升和敏捷。
★ 色彩的象征性：色彩有强烈的情绪性表现，这种感受与受观察者的年龄、性别、性格、文化、职业、民族、宗教、生活环境、时代背景、生活经历等复杂的影响。
★ 惯用色彩：在制图实践中常用的色彩，其表现内容和涵义已约定俗成，应尽量采用。
★ 色彩的配合（如图4-21）
①同种色配合：协调性最好，对比性最弱。
②类似色配合：协调性较好，对比性较弱。
③对比色配合：对比性较好，协调性较弱。
④原色配合：对比性强烈，协调性较弱。
⑤互补色配合：对比性最强，协调性最弱。
★ 色彩三要素的设计
①色相的设计：色相变化表示制图对象类别和性质的差异，是表示质量特征最理想的色彩要素。
②亮度的设计：亮度变化表示制图对象数量等级的差异，是表示数量特征理想的色彩要素。
③纯度的设计：纯度变化用来表示制图对象的数量指标，或与色相变化结合，使其具有更强的象征性。

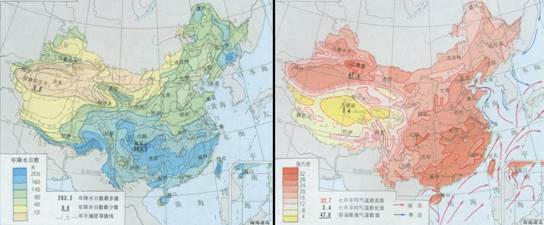

图4-21色彩的配合与设计
2.3 地图注记
★ 概念：地图上用于标明地名、地物性质与数量的文字和数字。
地图注记是地图符号系统的重要组成部分，是图形符号不可或缺的补充。
★ 功用
①标注制图对象的名称和位置；
②说明制图对象的类别、性质和数量；
③转译符号的含义。
★ 种类：名称注记，说明注记，数字注记。
★ 构成元素：字体，注记地名，说明类别和性质；字级，反映等级和重要性；字体颜色，增强表达力。

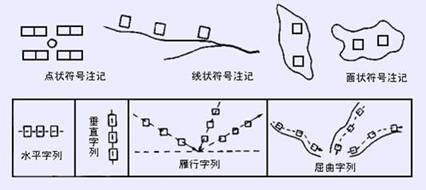

★ 地图注记的配置原则（如图4-22）
①尽量安排在空白处，不压盖其它线划；
②点状符号注记以水平字列配置；
③线状符号注记根据地物形状和分布特征，以水平、垂直、雁行、屈字列配置；
④面状符号注记根据地物形状和分布特征，以雁行、屈字列配置。
图4-22 注记排列图示
