第五节 我国地形图投影及其分幅编号
1.1:100万地形图投影
（1）改良多圆锥投影
又称国际百万分之一地图投影，20世纪70年代以前我国1:100万地形图一直采用的投影。该投影由普通多圆锥投影经改良而成，属任意投影。从0°纬线起始，由南向北每4°为一个投影带，同一个投影带内按经差6°分幅，每幅图单独投影。
（2）正轴等角割圆锥投影
我国1978年颁布的《1:100万地形图编绘规范》中规定的采用正轴等角割圆锥投影。按纬差4°分带投影，各带投影的边纬与中纬变形绝对值相等，每带有两条标准纬线（设图幅南北界为φS、φN）（图3-26）：
φ1＝φS＋30′
φ2＝φN－30′

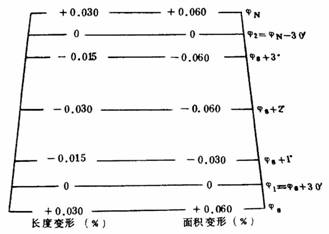

        图3-26 正轴等角割圆锥投影的标准纬线
2.高斯-克吕格投影
2.1 基本概念
为横轴等角切椭圆柱投影，用于我国大于1:100万的各种比例尺地形图，也是地(市)、县、乡等小区域制图常用的地图投影。
2.2 分带投影方法
高斯-克吕格投影采用6°和 3°分带投影方法，以控制投影变形。我国1:2.5万~1:50万地形图采用6°分带，1:1万及更大比例尺地形图采用3°分带（图3-27）。

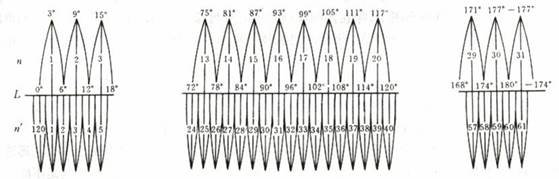

                           图3-27 高斯-克吕格投影的6°分带和 3°分带方法
2.3 高斯平面直角坐标系
赤道为坐标横轴（Y轴），投影带中央经线西移500km为纵轴（X轴），构成该投影带的平面直角坐标系（图3-28）。为了区别不同投影带的横坐标值（Y值），在横坐标前加注投影带带号。

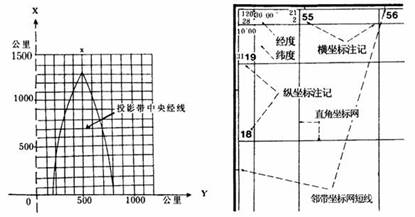

图3-28 高斯平面直角坐标系
在大比例尺地形图上，按间距1km或2km绘制坐标横轴和坐标纵轴的平行线，构成方里网，或称公里网（图3-29）。

               图3-29 大比例尺地形图上的方里网
3.地形图分幅与编号
3.1 基本概念
分幅编号是解决有效管理和使用数以百万计的地形图的必要手段。
我国基本比例尺地形图以国际1:100万地图分幅编号为基础，采用梯形分幅编号法则。
3.2 1991年前的分幅编号方法
（1）百万分之一地图分幅编号
按纬差 4°从赤道向两极划分列，依次用英文字母A、B、C、……V表示列号，按经差 6°从 180°经线自西向东划分行，用数字1、2、3、……60编行号，依“列号-行号”规则构成百万分之一地图图号（图3-30）。

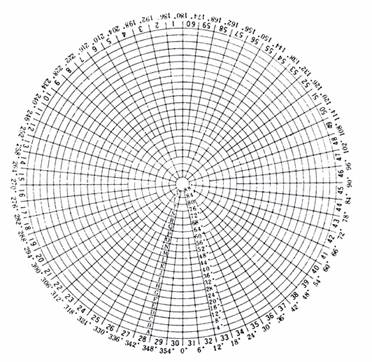

                图3-30 百万分之一地图分幅编号
（2）1:50万、1:25万和1:10万地形图分幅编号
1:50万、1:25万、1:10万地形图在1:100万地形图分幅编号的基础上进行分幅编号（图3-31）。

图3-31  1:50万、1:25万、1:10万地形图分幅编号示例
★ 1:50万地形图分幅编号：按经差3°、纬差2°分幅，依自左至右、从上而下顺序用英文字母A、B、C、D表示。
★ 1:25万地形图分幅编号：按经差3°30′、纬差2°分幅，依自左至右、从上而下顺序用数字[1]、[2]、……[16]表示。
★ 1:10万地形图分幅编号：按经差30′、纬差20′分幅，依自左至右、从上而下顺序用数字1、2、……144表示。
（3）1:5万、1:2.5万和1:1万地形图分幅编号
1:5万、1:2.5万、1:1万地形图在1:10万地形图分幅编号的基础上进行分幅编号（图3-32）。

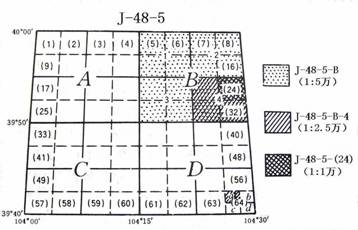

   图3-32  1:5万、1:2.5万、1:1万地形图分幅编号示例
★ 1:5万地形图分幅编号：按经差15′、纬差10′分幅，依自左至右、从上而下顺序用英文字母A、B、C、D表示。
★ 1:2.5万地形图分幅编号：在1:5万地形图分幅编号基础上，按经差7′30″、纬差5′分幅，依自左至右、从上而下顺序用数字1、2、3、4表示。
★ 1:1万地形图分幅编号：按经差3′45″、纬差2′30″分幅，依自左至右、从上而下顺序用数字（1）、（2）、……（64）表示。
3.3 新地形图（1991年后）的分幅编号方法
地形图新旧分幅方法基本没有变化，新旧编号方法变化较大，目的是便于计算机检索、处理和操作。
（1）新1:100万编号由行号和列号组合而成，行、列定义与旧编号的定义相反，行列间的短连线省略。
★ 举例：兰州幅新1:100万地形图编号为J48。
（2）新的1:50万~1:5千地形图编号
统一采用10位数行列式编码法（图3-33）。

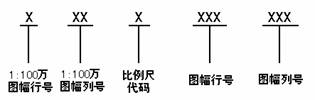

        图3-33 新1:50万~1:5千地形图图号构成
★ 比例尺代码见表3-3。

                                      表3-3 各种比例尺地形图字符代码表

★ 行号自上而下，列号自左至右，均采用3位数编码，不足3位时前补零（图3-34）。

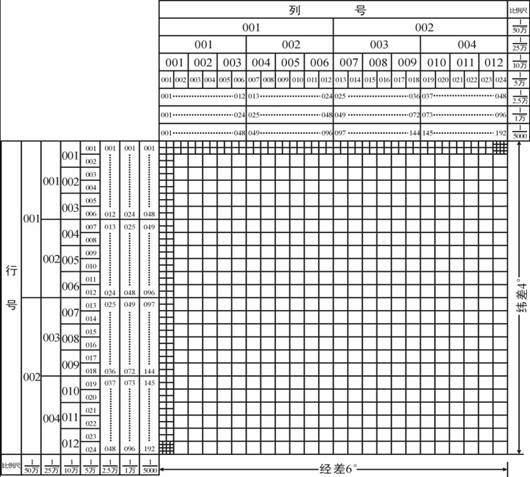

                   图3-35 新1:50万~1:5千地形图的分幅与编号
