模拟电路期中模拟试题3

一、选择正确答案填入空内。

（1）PN结加正向电压时，空间电荷区将 。

A. 变窄 B. 基本不变 C. 变宽

（2）设二极管的端电压为U，则二极管的电流方程是 。

A. I_Se^U B. C.

（3）稳压管的稳压区是其工作在 。

A. 正向导通 B.反向截止 C.反向击穿

（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。

A. 前者反偏、后者也反偏

B. 前者正偏、后者反偏

C. 前者正偏、后者也正偏

（5）U_GS＝0V时，能够工作在恒流区的场效应管有 。

A. 结型管 B. 增强型MOS管 C. 耗尽型MOS管

解：（1）A （2）C （3）C （4）B （5）A C

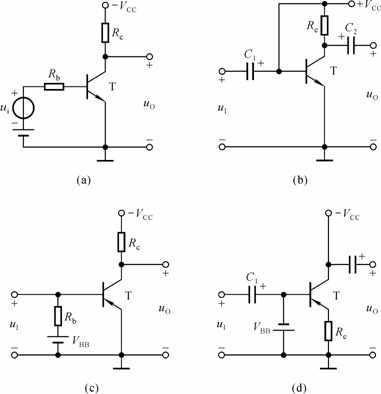

二、分别改正图P2.2所示各电路中的错误，使它们有可能放大正弦波信号。要求保留电路原来的共射接法和耦合方式。

图P2.2

解：（a）将－V_CC改为＋V_CC 。

（b）在＋V_CC 与基极之间加R_b。

（c）将V_BB反接，且在输入端串联一个电阻。

（d）在V_BB支路加R_b，在－V_CC与集电极之间加R_c。

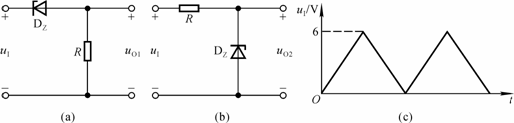

三、 电路如图P1.11（a）、（b）所示，稳压管的稳定电压U_Z＝3V，R的取值合适，u_I的波形如图（c）所示。试分别画出u_O1和u_O2的波形。

图P1.11

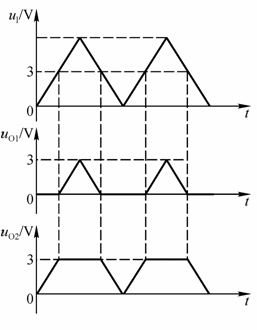

解：波形如解图P1.11所示

解图P1.11

四、电路如图P2.6所示，已知晶体管b＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设V_CC＝12V，晶体管饱和管压降U_CES＝0.5V。

（1）正常情况 （2）R_b1短路 （3）R_b1开路

（4）R_b2开路 （5）R_C短路

图P2.6

解：设U_BE＝0.7V。则

（1） 基极静态电流

（2）由于U_BE＝0V，T截止，U_C＝12V。

（3）临界饱和基极电流

实际基极电流

由于I_B＞I_BS，故T饱和，U_C＝U_CES＝0.5V。

（4）T截止，U_C＝12V。

（5）由于集电极直接接直流电源，U_C＝V_CC＝12V

五、电路如图P3.9所示，晶体管的β=50， =100Ω。

（1）计算静态时T₁管和T₂管的集电极电流和集电极电位；

（2）用直流表测得u_O=2V，u_I=？若u_I=10mv，则u_O=？

图P3.9

解：（1）用戴维宁定理计算出左边电路的等效电阻和电源为

静态时T₁管和T₂管的集电极电流和集电极电位分别为

（2）先求出输出电压变化量，再求解差模放大倍数，最后求出输入电压，如下：

△u_O＝u_O－U_CQ1≈－1.23V

若u_I=10mv，则

六、电路如图P4.10所示，T₁与T₂管的特性相同，所有晶体管的β均相同，R_c1远大于二极管的正向电阻。当u_I1＝u_I2＝0V时，u_O＝0V。

图P4.10

（1）求解电压放大倍数的表达式；

（2）当有共模输入电压时，u_O=？简述理由。

解：（1）在忽略二极管动态电阻的情况下

（2）当有共模输入电压时，u_O近似为零。由于R_c1＞＞r_d，△u_C1≈△u_C2，因此△u_BE3≈0，故u_O≈0。

七、电路如图P5.14所示，已知C_gs＝C_gd＝5pF，g_m＝5mS，C₁＝C₂＝C_S＝10μF。

试求f_H、f_L各约为多少，并写出的表达式。

图P5.14

解：f_H、f_L、的表达式分析如下：
