西北师范大学物理与电子工程学院

2003－2004学年度 第2学期 模拟电路课程 期终考试试卷 B卷

系别：电子 专业： 电子技术 级别： 2002 班级：甲、乙

序号： 姓名： 任课教师 ：摆玉龙

题号	一	二	三	四	五	六	七	八	九	十	总分
分数

一. 填空题（每空1分，共28分）

1． 放大器有两种不同性质的失真，分别是 失真和 失真。

2． 多级放大器各级之间的耦合连接方式一般情况下有 ， ， 。

3． 小功率稳压电源一般由 ， ， ， 等四部分构成。

4． 有用信号频率高于1000Hz, 可选用 滤波器；希望抑制50 Hz的交流电源干扰，可选用 滤波器；如果希望抑制500 Hz以下的信号，可选用 滤波器。

5． 在单级共射放大电路中，如果输入为正弦波形，用示波器观察V_O和V_I的波形，则V_O和V_I的相位关系为 ；当为共集电极电路时，则V_O和V_I的相位关系为 。

6． 负反馈放大电路产生自激振荡的条件是 。

7． 直流负反馈的作用是 ；交流负反馈的作用是 ；交流电压负反馈的作用是 ；交流电流负反馈的作用是 ；

8． 集成运算放大器在 状态和 条件下，得出两个重要结论，它们是： 和 。

9． 三极管工作在放大区时，它的发射结保持 偏置，集电结保持 偏置。

10． 场效应管有 、 、 三种组态。

二. 单项选择题（每题2分，共18分）

1、某放大电路在负载开路时的输出电压为4V，接入12k的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（ ）

A) 10k B) 2k C) 4k D)3k

2、与甲类功率放大方式比较，乙类OCL互补对称功放的主要优点是（ ）

A) 不用输出变压器 B) 不用输出端大电容 C) 效率高 D) 无交越失真

3、有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（ ）

A) 输入电阻大 B) 输入电阻小 C) 输出电阻大 D)输出电阻小

4、共模抑制比越大，表明电路（ ）

A) 放大倍数越稳定 B) 交流放大倍数越大

C) 抑制温漂能力越强 D) 输入信号中的差模成分越大

5、多级放大电路与组成它的各个单级放大电路相比，其通频带（ ）

A)变宽 B)变窄　　C)不变　 D)与各单级放大电路无关

6、某仪表放大电路，要求大，输出电流稳定，应选（ ）

A) 电流串联负反馈 B)电压并联负反馈

C) 电流并联负反馈 D) 电压串联负反馈

7、电流源的特点是输出电流 ，直流等效电阻 ，交流等效电阻 。

A)大 B)小　　C)恒定　 D)不定

8、差动放大器由双端输入变为单端输入，差模电压增益是（ ）

A) 增加一倍 B) 为双端输入时的一半 C) 不变 D)不确定

9、正弦波振荡电路利用正反馈产生振荡的条件是（ ），

A) B) C) D)不确定

其中相位平衡条件是（ ）

A) ，n为整数 B) n为整数 C) n为整数 D)不确定

为使电路起振，幅值条件是（ ）

A) B) C) D)不确定

三.判断简答题（共20分）

1. 试画出集成运算放大器的结构框图，并简述其特点。（4分）

2. 试简述正弦波振荡器的种类及其各自的主要特点。（4分）

3. 负反馈对电路性能的改善，具体有哪些方面。（4分）

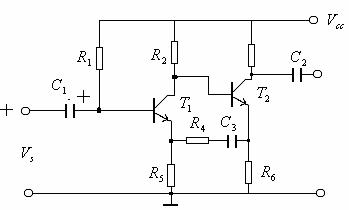

4. 判断下列各图中的各种反馈类型，指出反馈元件。（每题4分）

四.计算题（共34分）

1． 集成运放的单元电路如图所示，设的特性相同，且足够大，问：

（1）和组成什么电路？在电路中起什么作用？

（2）写出和的表达式，设和均为已知。（5分）

2． 下图所示电路中，运放均为理想器件，求图中各电路输出电压与输入电压或的关系。（图(a)4分, 图(b)6分）

图 (a)

图 (b)

3． 为了用低值电阻实现高电压增益的比例运算，常用一个T形网络以代替反馈电阻，试证明： （7分）

4. 在下图中，已知，，，，（1）第一级的静态工作点；

（2）放大器的输入电阻和输出电阻；（3）总的电压放大倍数。（12分）
